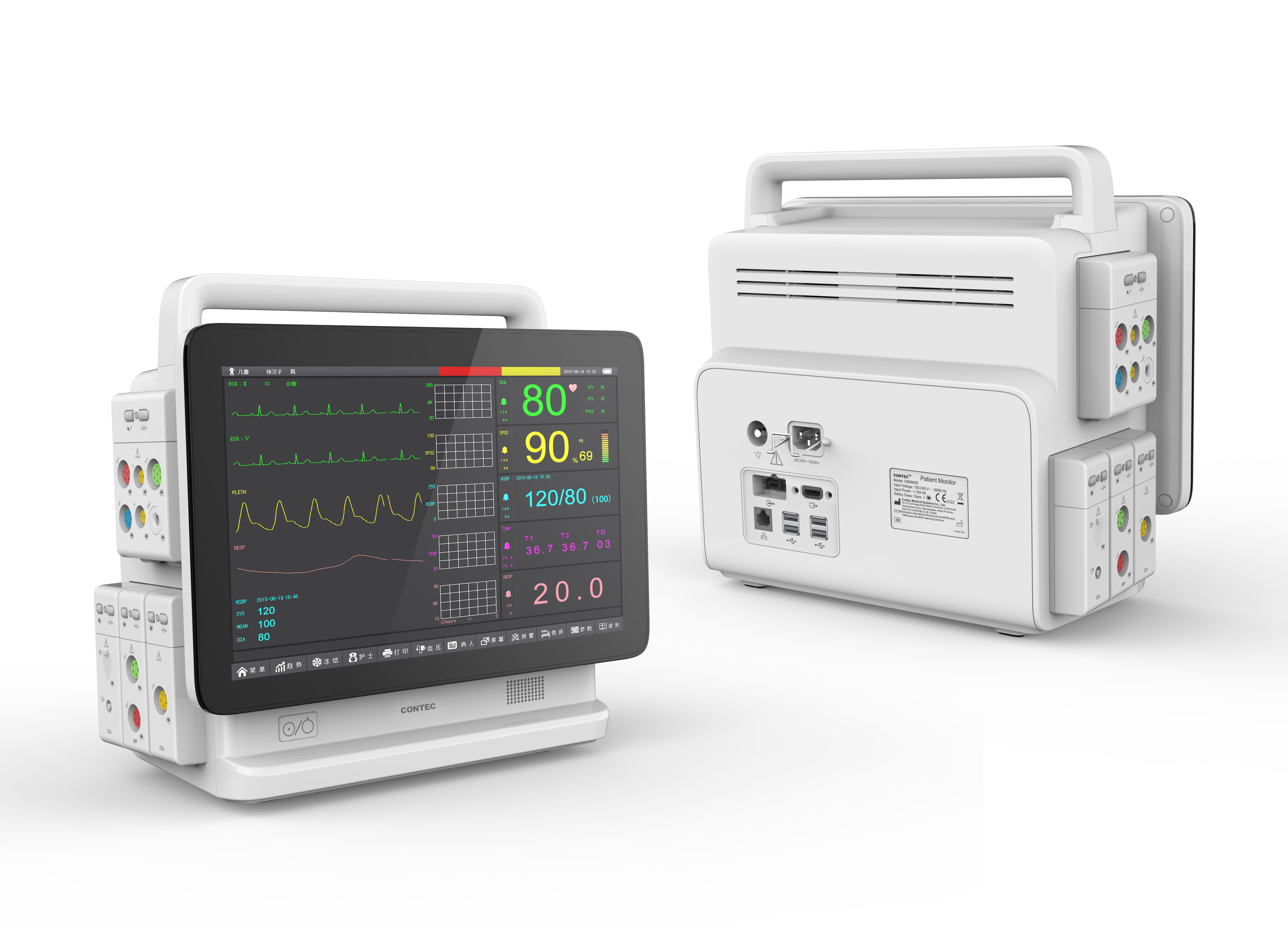

IntroducciónEl monitor es aplicable para la supervisión clínica en sala de operaciones, sitio de observación postoperatorio, sala de ICU/CCU, sala de urgencias, el etc. de adulto, de pediátrico y el recién nacido. Los parámetros vitales del paciente (ECG (medida incluyendo del ST-segmento y análisis de la arritmia), RESP, SpO2, RRPP, NIBP, TEMPOREROS, IBP y CO2, etc.) pueden ser supervisados. La información supervisada se puede exhibir, revisar, imprimir y almacenar.
Función

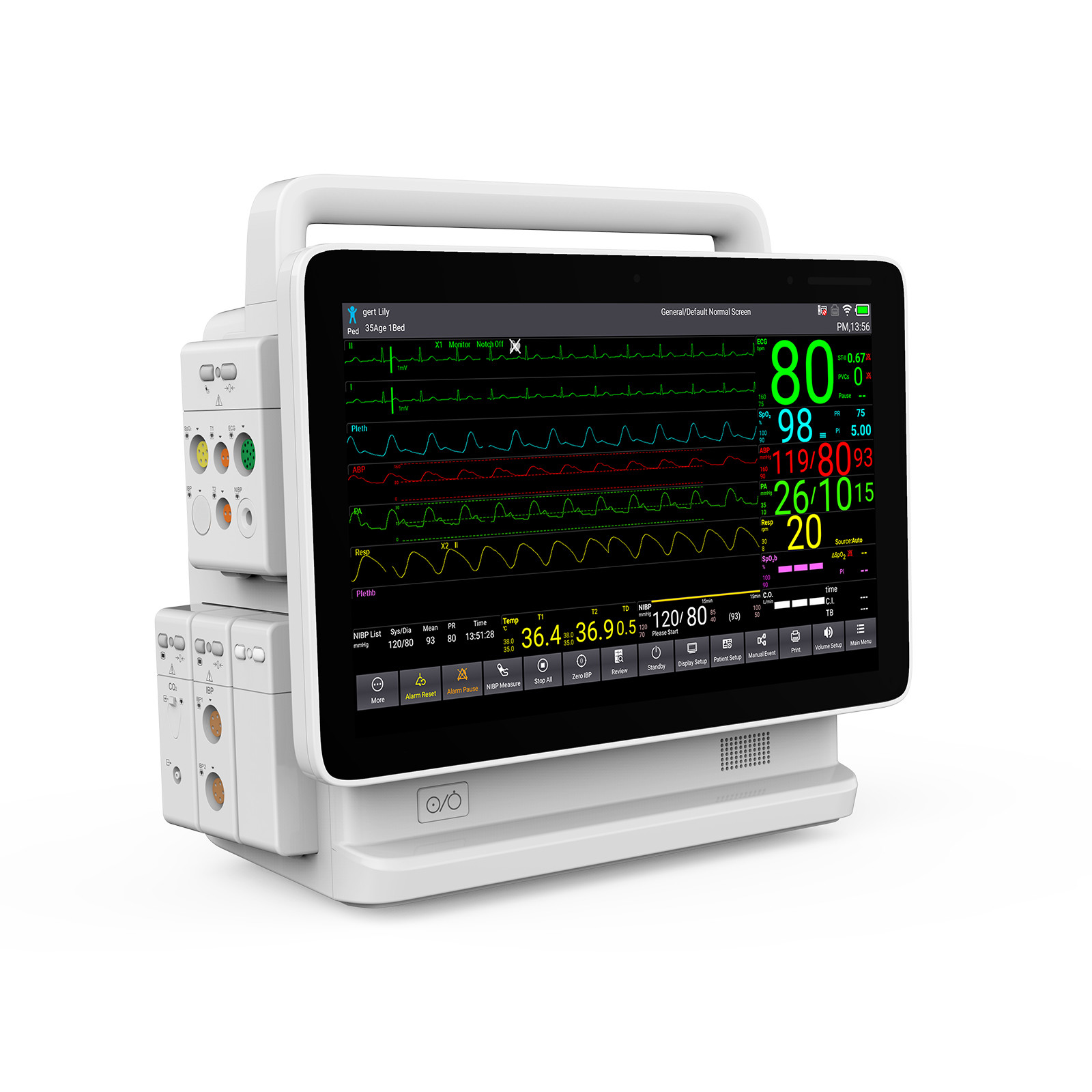

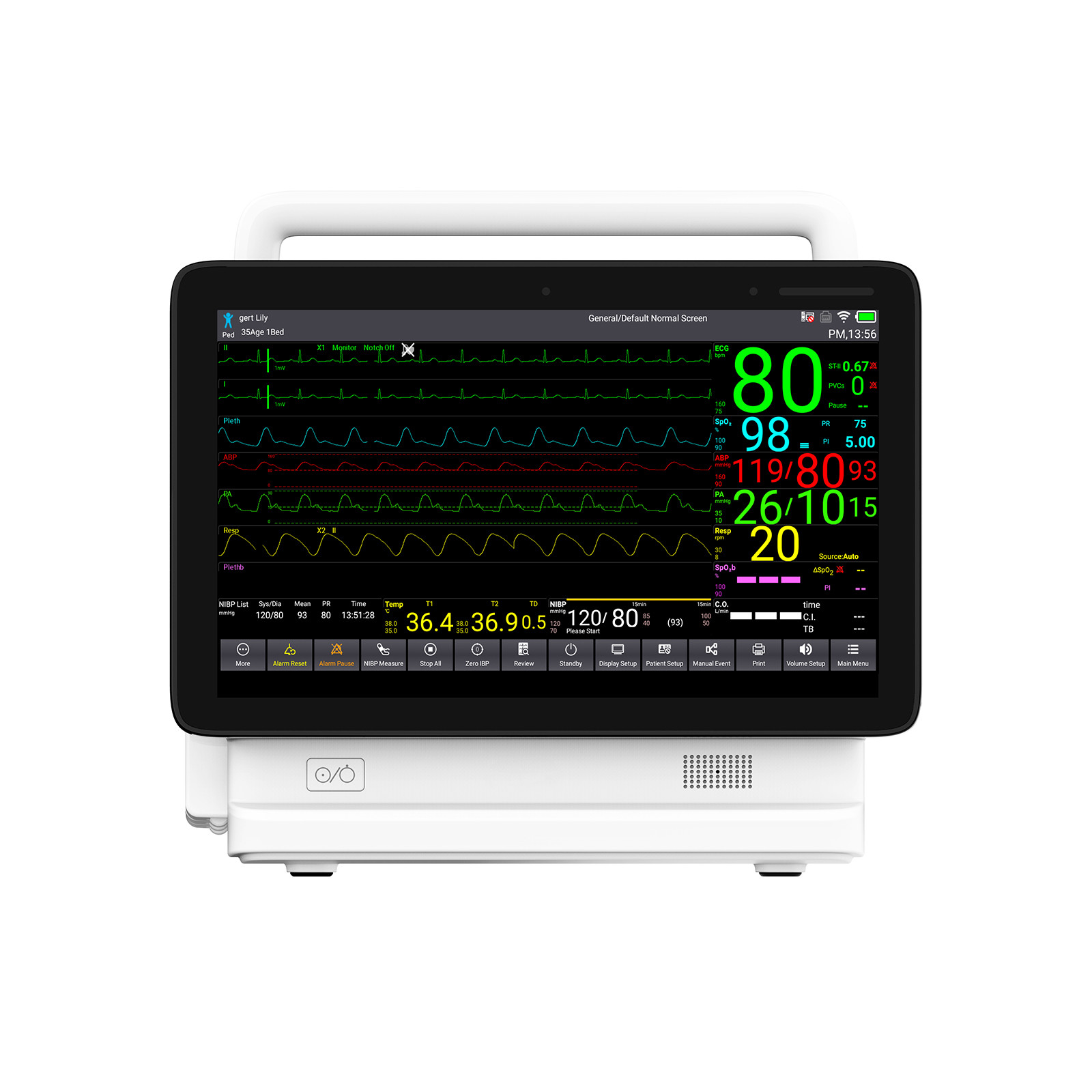

1)13,3” diseños de alta definición de la pantalla táctil, fácil y conveniente actuar, elegante y sucinto en aspecto.
2)Función fisiológica y técnica independiente de la alarma, conveniente para que personal médico conozca rápidamente la condición del paciente.
3)Diseño “CON./DESC.” luminoso del botón, conveniente actuar en la noche.

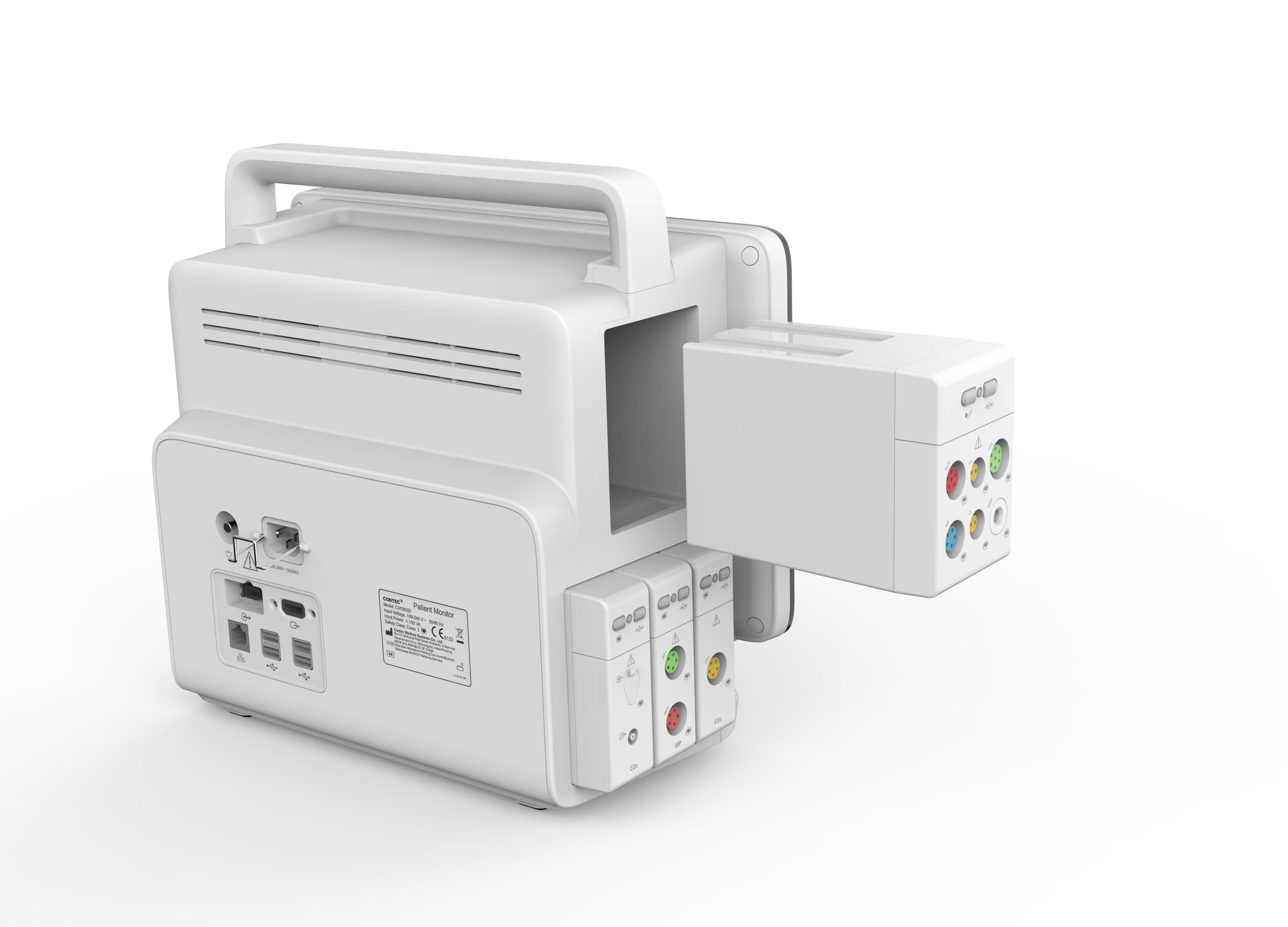

4)Diseño modular: los módulos pueden ser configurados y combinado fexiblemente y convenientemente, ampliado y actualizado en cualquier momento, se encuentra
los requisitos de supervisión de diversos departamentos en diversos parámetros.
5)Módulo dinámico del parámetro de la ayuda caliente-que tapa: ninguna necesidad de recomenzar el dispositivo, listo para el uso, cambio los parámetros de supervisión en
en cualquier momento como requisitos clínicos.
6)Adopte el procesador de alto rendimiento, estable, confiable y rápido a la información de proceso.
7)La información paciente se puede incorporar rápidamente, tipo paciente (adulto/recién nacido/pediátrico) se puede cambiar rápidamente, resuelve
requisitos de diversos departamentos.
8)Funciones abundantes del análisis: 23 arritmia, ST-segmento de la lleno-ventaja y análisis de establecimiento del paso; funciones múltiples del cálculo (por ejemplo
cálculo de la concentración de la droga, de la tabla de la titulación, de la hemodinámica, de la ventilación, de la oxigenación, de la función renal, del etc.).
9)Con las funciones de la forma de onda congelando, el almacenamiento olográfico y el estudio de la forma de onda.
10)Almacenamiento de datos automático en caso del apagón; la tarjeta de memoria incorporada opcional, alcanza almacenamiento de datos de gran capacidad.

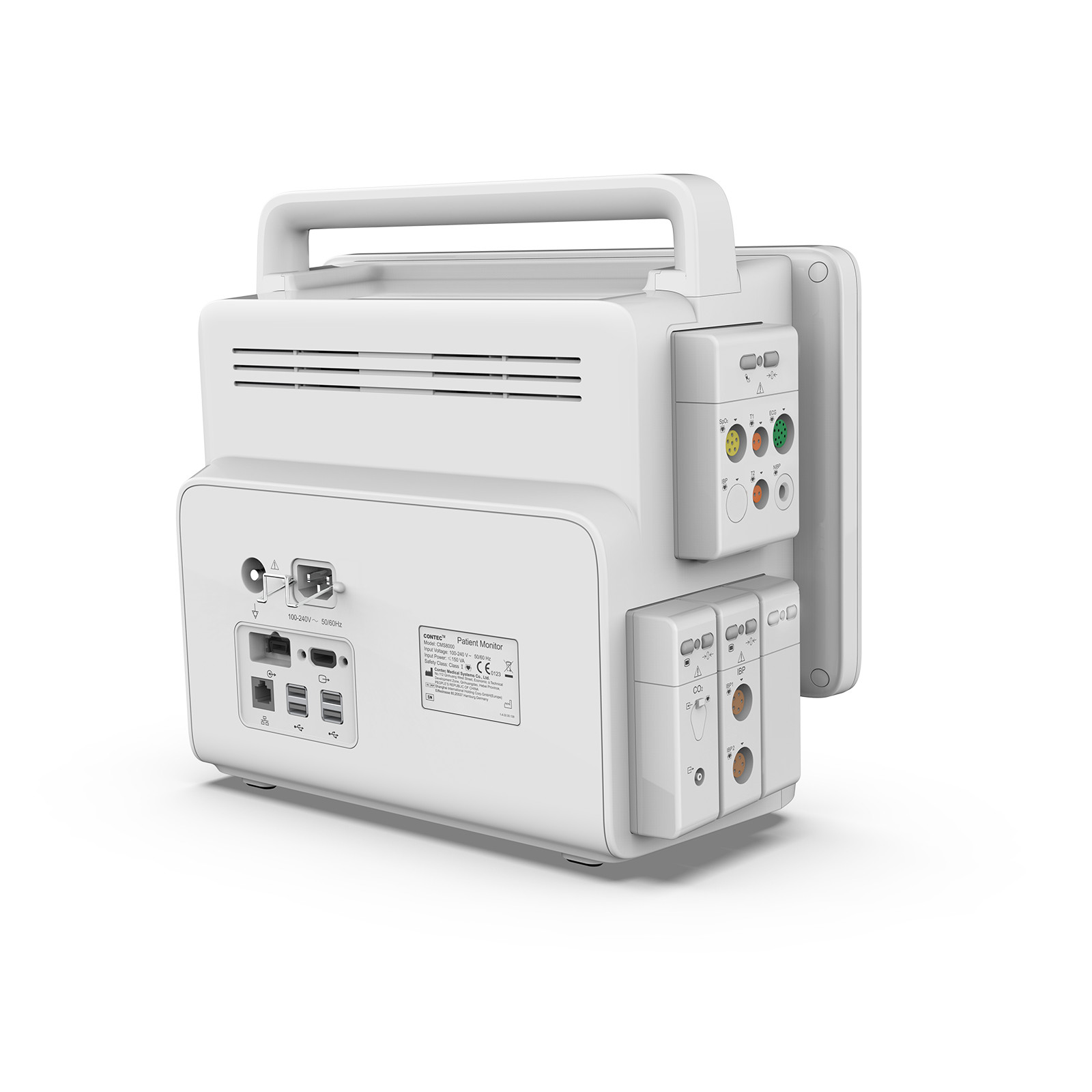

11)Con el interfaz de la extensión de HDMI, la pantalla de visualización se puede conectar según requisitos clínicos.
12)La batería de litio desmontable de gran capacidad incorporada, asegura la supervisión ininterrumpida.
13)El diseño Fanless, no asegura ningún ruido y bajo consumo de energía durante el funcionamiento.
14)el registrador incorporado 3-channel usado para imprimir forma de onda en tiempo real es opcional.
15)Conecte con el sistema de vigilancia central desarrollado por nuestra compañía por WiFi/ató con alambre, conveniente transmitir los datos en tiempo real del paciente.
16)El modo espera, se aplique a ICU, evita afectar al resto del paciente, transferencia del uno-botón, reduce la carga de trabajo del personal médico.
Funcionamiento
(1) ECG
Tipo de la ventaja:
3-lead: I, II, III
5-lead: I, II, III, AVR, aVL, aVF, V
12-lead: I, II, III, AVR, aVL, aVF, V1, V2, V3, V4, V5, V6
Aumento: 2,5 mm/mV, 5,0 mm/mV, 10 mm/mV, 20 mm/mV, 40 mm/mV
Velocidad de la exploración: 12,5 mm/s, 25 mm/s, 50 mm/s
Hora
Medida y gama de la alarma:
Adulto: 15 ~ bpm 300
Pediátrico/recién nacido: 15 ~ bpm 350
Resolución: 1 bpm
Exactitud: bpm del ± el 1% o del ± 1, cualquiera es mayor
detección del ST-segmento
Medida y gama de la alarma: - 2,0 milivoltio ~ + 2,0 milivoltio
Exactitud: - 0,8 milivoltios ~ + 0,8 milivoltios: ± 0,04 milivoltios o ± 10%, cualquiera es mayor
La otra gama: sin especificar
Análisis de la arritmia: 23 clases
Marcapasos: sí
(2) RESP
Modo de la medida: Impedancia del R-F (RA-LL)
Tarifa de respiración:
Gama de la medida:
Adulto: 0 RPM ~ 120 RPM
Pediátrico/recién nacido: 0 RPM ~ 150 RPM
Resolución: 1 RPM
Exactitud: 7 ~ 150 RPM, ± 2 RPM o ± el 2%, cualquiera es mayor;
0 ~ 6 RPM, sin especificar
Alarma del Apnea: 10 ~ 120 s, no alarma
Velocidad de la exploración: 6,25 mm/s, 12,5 mm/s, 25 mm/s, 50mm/s
(3) NIBP
Modo de la medida: Oscillometry
Modo de trabajo: Manual/AUTO/Continuous
Intervalo de la medida en modo automático: 1 minuto, 2 minutos, 2,5 minutos, 3 minutos, 5 minutos, 10 minutos, 15 minutos, 20 minutos, 30 minutos, 1 h, 1,5 h, 2 h, 3 h, 4 h, 8 h
Período de la medida en modo continuo: 5 minutos
Medida y gama de la alarma: 10 ~ 270 mmHg
Resolución: 1 mmHg
Exactitud de la presión del puño: ± 3 mmHg
Exactitud de la medida:
Desviación mala máxima: ± 5 mmHg
Desviación estándar máxima: 8 mmHg
Protección de sobrepresión:
Modo adulto: ± 297 3 mmHg
Modo pediátrico: ± 240 3 mmHg
Modo neonatal: ± 147 3 mmHg
(4) CONTEC SpO2
Gama de la medida: el 0% ~ el 100%
resolución del : el 1%
exactitud del : el 70% ~ el 100%, ± el 2%;
el 0% ~ el 69%, sin especificar
RRPP del
Medida y gama de la alarma: 25 ~ bpm 250
Exactitud: bpm o ± el 2% del ± 2, cualquiera es mayor
(5) Nellcor SpO2
Gama de la medida: el 1% ~ el 100%
Exactitud de la medida: el 70% ~ el 100%: ± el 2% (adulto/pediátrico)
el 70% ~ el 100%: ± el 3% (recién nacido)
el 0% ~ el 69%: sin especificar
RRPP de Nellcor
Gama de la medida: 20 ~ bpm 300;
Exactitud de la medida: 20 ~ 250 bpm, bpm ±3;
251 ~ bpm 300: sin especificar;
Límite superior de la alarma: límite superior - 2 ~ bpm 300;
Un límite más bajo de alarma: bpm 20 ~ un límite más bajo + bpm 2
(6) Masimo SpO2
Gama de la medida: el 1% ~ el 100%
Exactitud de la medida:
el 70% ~ el 100%: ± el 2% (adulto/pediátrico, bajo condiciones de ningún movimiento), ± los 3% (bajo condiciones del movimiento)
el 70% ~ el 100%: ± el 3% (recién nacido, bajo condiciones de ningún movimiento)
el 1% ~ el 69%: sin especificar
RRPP de Masimo
Gama de la medida: 25 ~ bpm 240
Exactitud de la medida: bpm del ± 3 (bajo condiciones de ningún movimiento), bpm del ± 5 (bajo condiciones del movimiento)
Límite superior de la alarma: límite superior - 2 ~ bpm 240
Un límite más bajo de alarma: 25bpm ~ un límite más bajo + bpm 2
(7) TEMPOREROS
canal del : en doble canal
gama de la medida del : 0 ~ ℃ 50
resolución del : 0,1 ℃
exactitud del : ℃ del ± 0,1
CO2 (de 8)
Modo de la medida: corriente principal o secundario
Gama de la medida del CO2: 0 ~ 150 mmHg
Resolución del CO2: 0,1 mmHg: 0 ~ 69 mmHg
0,25 mmHg: 70 ~ 150 mmHg
Exactitud:
0 ~ 40 mmHg: ± 2 mmHg
41 ~ 70 mmHg: ± el 5%
71 ~ 100 mmHg: ± el 8%
101 ~ 150 mmHg: ± 10%
Gama de la medida de AwRR:
Secundario: 2 ~ 120 RPM
Corriente principal: 2 ~ 150 RPM
Exactitud de AwRR: ± 1 RPM
alarma del Apnea del : sí
(9) IBP
Canal: canal 4
Etiqueta: ARTE, PA, CVP, RAP, REVESTIMIENTO, ICP, P1, P2
Medida y gama de la alarma: -50 ~ 300 mmHg
Resolución: 1 mmHg
Exactitud: ± 2% o 1 mmHg, cualquiera es mayor
fuente de alimentación (de 10): 100 ~ 240 V ~ 50/60 herzios
clase de la seguridad (de 11): la clase I, tipo CF de la desfibrilación-prueba aplicó la parte
(12) grados impermeables: IPX2
Accesorios
1)Módulo del multiparámetro TS13
2)Cable de ECG: 5 ventaja, estándar americano, TPU
3)Punta de prueba (integrada) de la yema del dedo SpO2 de Digitaces de la punta de prueba SpO2 para el adulto (CMS-N-SPO2 6P, 3M, amarillos)
2)Punta de prueba de los TEMPOREROS: Punta de prueba de los TEMPOREROS de R25=2.252K, tipo de la superficie de la piel, CMS-N-TEMP 2P, PVC, L=3M
5)Puño de NIBP: Tubo de la extensión de BP, L=3M
6)Puño adulto (25 ~ 35 cm)
7)EtCO2
8)IBP
