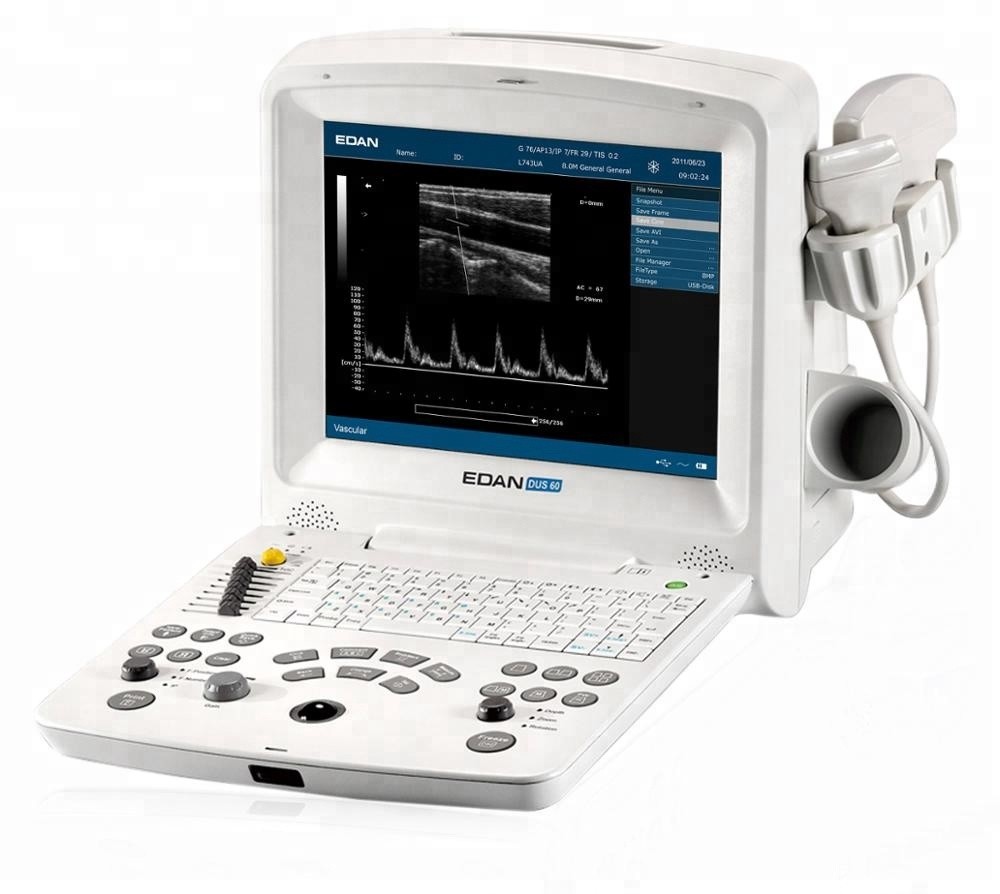

Nuevo sistema compacto del ultrasonido de DUS 60

Nuevo sistema compacto del ultrasonido de DUS 60

Configuración estándar incluyendo:
Unidad principal
- monitor LCD de 12,1 pulgadas
- Dos conectores estándar del transductor
- control de 8-segment TGC
- Proyección de imagen compuesta armónica organizada de la inversión
- Multi-Haz-formación
- Abertura sintética
- Función del IP (tratamiento de la imagen)
- memoria del lazo de la cinematografía 256-frame
- Memoria de la imagen 504MB
- Dos puertos de USB
- Pseudo color
- Paquete de programas informáticos de Measurement&Calculation
- Lápiz de memoria (Netac, protocolo 4G, USB2.0)

Proyección de imagen armónica de la inversión de fase

Las señales armónicas se producen como ondas del ultrasonido propagan a través del cuerpo.  Porque estas señales se producen en el cuerpo, no son influenciadas por el artefacto que induce la grasa cerca de la superficie de la piel.  Por lo tanto, una imagen formada usando solamente la señal armónica tendrá menos montón y puede ser más de diagnóstico.  Con los armónicos de la inversión de fase, los pares de pulsos del ultrasonido con fases opuestas se transmiten.  Cuando se añaden juntas las señales recibieron de pulsos invertidos, los componentes fundamentales están cancelados y solamente sigue habiendo la señal armónica.  Esto crea una imagen que sea armónico puro con la reducción en el artefacto del montón que degrada la imagen.

Tecnología de la reducción del punto

La proyección de imagen de la reducción del punto utiliza el tratamiento de la imagen en tiempo real para mejorar la visualización de la anatomía y de la patología reduciendo el ruido del punto.   La tecnología de la imagen de la reducción del nivel de ruidos del punto de Edan utiliza un algoritmo de filtración anisotrópico de la multi-escala avanzada. Esta tecnología de la imagen es excelente en la separación de las regiones del ruido de la imagen de diagnóstico permitiendo la filtración compleja que se realizará diferentemente en ruido contra la información anatómica verdadera que produce así una imagen aumentada

Tecnología de haces múltiples

Los sistemas del ultrasonido utilizan los haces que se enfocan electrónicamente para producir la alta resolución espacial.  Las señales del transductor se retrasan y se añaden juntas en el sistema para producir un haz enfocado del ultrasonido.  Las mismas señales se pueden añadir así como diversos retrasos para producir haces múltiples.  Cuando se hace esto, la resolución espacial puede ser mejorada sin la reducción de la velocidad de fotogramas o la velocidad de fotogramas puede ser mejorada sin la reducción de la resolución.  Como se muestra abajo, con el beamformation dual lo mismo reciben haces se forman con la mitad transmiten haces, así doblando la velocidad de fotogramas.
