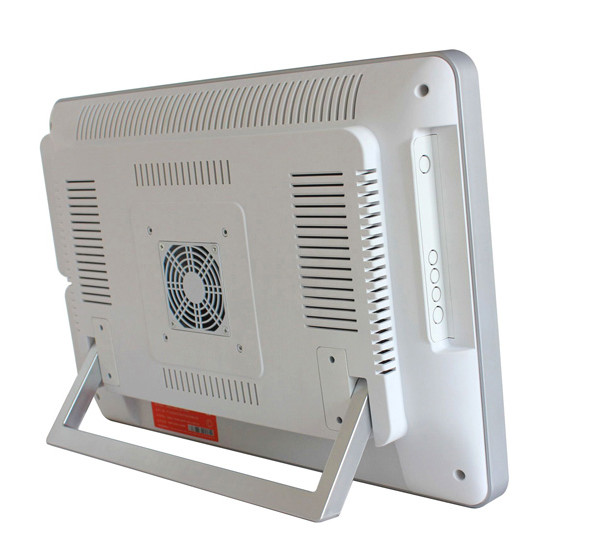

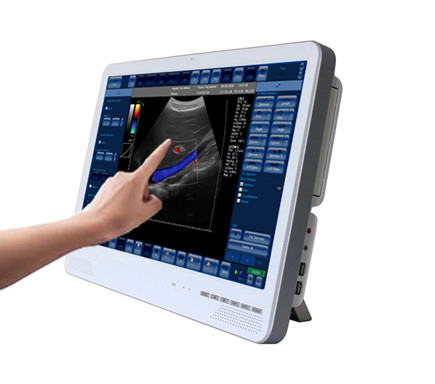

Sistema del ultrasonido de Doppler del color de SU-6C (pantalla táctil) con los certificados del CE
Característica:
-22 pantalla táctil del color LED de la pulgada
- Con las puntas de prueba múltiples para caber diversas aplicaciones y presupuestos
- Modo de la proyección de imagen: B, BB, M, CD, PWD, CWD, DirPwr, Pwr
- La proyección de imagen múltiple del modo de Doppler del color de la alta definición, incluye ayudas la mayoría de la proyección de imagen de Doppler y proyección de imagen avanzada que procesa para el acceso cardiaco, vascular, y los diagnósticos de OB.
- Puede ser equipado además de 3D y del tratamiento de la imagen panorámico para la reconstrucción, la visualización, la segmentación, y la medida del volumen.
¿- Puede instalar y correr todos los usos con Microsoft? ¿Windows? incluyendo los sistemas de gestión pacientes para una mejor continuación, así como las herramientas de la red para tener acceso a datos de los PACS
- La tienda grande y el avance del volumen, corrigen los expedientes (imagen, comentarios de la voz, vídeo del cineloop) por el hardisk, lápiz de memoria del USB, DVD
- Exhibición triple: El color triple en tiempo real Doppler de la exhibición b pulsó Doppler espectral (tres TGCs se pueden ajustar respectivamente)
- Tecnología de THI (proyección de imagen armónica del tejido): Suprima el ruido del punto, aclare la imagen y mejorar la calidad de la imagen
- optimización de la Uno-llave: Una llave para el ajuste del ocho-parámetro, optimización fácil de la imagen.
- Software potente de la medida: Paquete de programas informáticos de medición clínica-orientado versátil
- Gestión de la imagen: Avance versátil del almacenamiento del cineloop de la capacidad grande del formato de la imagen corregir
- Puede mantener y ponerse al día por Internet
- El espacio que ahorra por la integración del escáner del ultrasonido de Doppler del color y del ordenador de oficina, y puede poner en un escritorio o ser montado en la pared.
- Puede ser controlado a través de un teclado regular de la PC y de un ratón, o de un teclado dedicado del ultrasonido.
- Excepto uso general, el traje especial para el sitio en funcionamiento del uso o las ambulancias
-2 zócalos de la punta de prueba
Modos de la proyección de imagen
· B
· B+B
· 4B
· B+M
· M
· B-buey
· Compuesto + trapezoide
· Color Doppler (CFM)
· Poder Doppler (PDI)
· Poder direccional Doppler (DPDI)
· Onda pulsada Doppler (PWD)
· B+PWD (duplex)
· B+CFM/PDI/DPDI+PWD (triple)
· Alta frecuencia de repetición de pulso (HPRF)
· Proyección de imagen armónica del tejido (THI)
Proyección de imagen del ultrasonido
· tamaño de la imagen del ultrasonido: automáticamente ajustable defender la resolución
· escala gris: 256
· escala de colores: 256
· movimiento completo y proyección de imagen en tiempo real del mismo tamaño del ultrasonido, hasta 120 fps (depende de profundidad seleccionada de la exploración, de ángulo de la exploración, de modo del foco, de la alta línea ajuste de la densidad, de la velocidad del ordenador)
· grabación/juego del cineloop: varios marcos de los millares (depende de tamaño de la memoria de computadora y de modo de exploración)
· modo del enfoque: de 60% a 600% en todos los modos (exploración, helada, B, B+B, 4B, modos de Doppler, M-enfoque, cineloop y etc)
· variable de área de visión para la velocidad de fotogramas que maximiza: 6 pasos
· modo de la uña del pulgar: hasta 32 imágenes
· Modo del “helada”
· Modo del “helada auto”
Método de exploración
· linear electrónico
· cuerpo electrónico
· microconvex electrónico
· profundidad de exploración: 2-30 cm
Transductores
· convexo, micro-convexo, linear, transvaginal
o a partir 2,0 megaciclos a 12,0 megaciclos
o de múltiples frecuencias
· reconocimiento automático del transductor
Color Doppler
· Variable del PRF: 0.5-10 kilociclos
· ajustes del filtro de la pared: 3 pasos (PRF del 5%, del %10%, del 15%)
· control de ganancia: DB 50
· dirección del ángulo para los transductores lineares: ±10°
· filtro espacial en tiempo real: 4 valores
· Paleta de CFM: 10 mapas
· Paleta de PDI: 11 mapas
· Control de la prioridad de B/Color
· control de umbral de color
· Control de la línea de fondo de CFM
· Selección de la frecuencia de Doppler: 2 frecuencias/cada transductor
· el hacer un promedio del marco del color: 8 valores
· Trazado transparente del color (TCM): 10 valores
Optimización automática de la imagen
· ajuste auto del solo tecleo:
o B-imagen: aumento, rango dinámico, resbaladores de TGC
o Color Doppler: Aumento de CFM/PDI/DPDI
o Doppler agitado pulsado: línea de fondo, invertida, PRF
Onda pulsada Doppler
· Variable del PRF: 1-15 kilociclos
· ajustes del filtro de la pared: 16 pasos (2.5%-20% PRF)
· control de ganancia: DB 50
· dirección del ángulo para los transductores lineares: ±10°
· línea de traza en tiempo real con el cálculo automático de los parámetros del espectro
· sonido estereofónico: control de volumen
· Paleta del PWD: 12 mapas
· Selección de la frecuencia de Doppler: 2 frecuencias/cada transductor
Concentración
- digital transmita la concentración
- modo multifoco:
- concentración de la transmisión/recepción
- precolocaciones programables del área del foco
- modo dinámico del foco:
- transmita el foco variable
- la dinámica recibe el foco
Proceso
- Alta línea modo de exploración de la densidad para una mejor resolución
- Control de TGC, DB) 40 adaptables de los resbaladores 5-10 (
- rango dinámico: 120 DB, 8 valores
- control de ganancia total
- M - control de velocidad de barrido del modo
- control de poder acústico
- el hacer un promedio del marco variable
- brillo, contraste
- control gamma avanzado: 8 curvas fijas, 8 definidos por el usario (aduana)
- la dirección de exploración, rotación, up-down controla
- control negativo/positivo
- interpolación bilinearia
- control del aumento del eco
- función del rechazo del ruido
- reducción del punto y mejora PureView de la estructura: 8 algoritmos
Funciones
- operación del ratón/del Trackball/del teclado
- iconos anatómicos con el indicador de posición del transductor
- email directo que envía con imagen o el accesorio video vía Internet
- Empuje del fichero de DICOM al servidor
- impresión en la impresora de sistema
- precolocaciones programables ilimitadas para la proyección de imagen clínico específica
- La TV hizo salir vía el adaptador de pantalla de ordenador
Formatos de archivo
- imagen y reserva/carga video
- AVI
- JPG
- BMP
- Png
- TIF
- DCM (DICOM sin comprimir)
- DCM (DICOM-JPEG RGB/YBR)
- DCM (vídeo de DICOM-JPEG RGB/YBR)
- TPD (datos de imagen)
- TVD (datos de video)
DICOM
- SCU de la verificación
- SCU de Worklist de la modalidad (MWL)
- SCU realizada modalidad del paso de procedimiento (MPPS)
- SCU de la tienda (imágenes, cinematografías)
- SCU de la impresión (grayscale, color)
Arreglo para requisitos particulares del interfaz
- el sistema de los esquemas predefinidos de la piel para la interfaz
- el sistema de imágenes predefinidas de los botones
- Ayuda multilingue, idiomas:
- Chino
- Inglés
- Alemán
- Italiano
- Coreano
- Lituano
- Húngaro
- Polaco
- Rumano
- Ruso
- Español
- B+M, posición de la disposición de B+PW, tamaño
- tamaño del área del ultrasonido
- tamaño de fuente
Medidas y cálculos generales
- B y medidas y cálculos generales del modo de Doppler del color
- Distancia
- Longitud (método: 1 rastro)
- Área, circunferencia (métodos: 1 elipse, 1 rastro, 1 distancia)
- Volumen (métodos: 1 distancia, 2 distancias, 3 distancias, 1 elipse)
- Pesque con caña (métodos: 2 distancias, 3 distancias)
- Estenosis % (métodos: 2 distancias, 2 elipses o áreas del rastro)
- Ratio de A/B (métodos: 2 distancias, 2 áreas de la elipse o del rastro, 2 elipses o circunferencias del rastro)
- Medidas y cálculos generales del modo de M
- Distancia, tiempo, velocidad
- Ritmo cardíaco (métodos: 1 golpe, 2 golpes)
- Estenosis % (método: 2 distancias)
- Ratio de A/B (métodos: 2 distancias, 2 veces, 2 velocidades)
- Medidas y cálculos generales del modo del picovatio
- medidas y cálculos del picovatio del Uno-punto:
- Velocidad
- Pendiente de presión (PÁGINA)
- medidas y cálculos del picovatio de los Dos-puntos:
- Diferencia de las velocidades
- Diferencia de las pendientes de presión (PÁGINA)
- Intervalo de tiempo
- Aceleración
- Índice de la resistencia (RI)
- Ritmo cardíaco (métodos: 1 golpe, 2 golpes)
- Velocidad mínima y máxima
- Pendiente de presión (PÁGINA) mínima y máxima
- medidas Rastro-basadas y cálculos del picovatio:
- Trace Time
- Minuto de Trace Velocity, máximo, malo
- Trace Pressure Gradient (PÁGINA) mínimo, máximo, malo
- Integral del tiempo de la velocidad (VTI)
- Índice de Pulsatility (pi)
- Ratios de A/B de medidas del picovatio del uno-punto:
- Ratio de las velocidades A/B
- Ratio de las pendientes de presión (PÁGINA) A/B
- Ratios de A/B de medidas del picovatio del dos-punto:
- Ratio de las diferencias A/B de la velocidad
- Ratio de las diferencias A/B de la pendiente de presión (PÁGINA)
- Ratio de las diferencias de tiempo A/B
- Ratio de las aceleraciones A/B
- La resistencia pone en un índice el ratio de A/B
- Ratios de A/B de medidas rastro-basadas del picovatio:
- La velocidad significa el ratio de A/B
- La pendiente de presión (PÁGINA) significa el ratio de A/B
- Pulsatility pone en un índice el ratio de A/B
- Ratio de los integrales A/B del tiempo de la velocidad
Medidas y cálculos humanos de la cardiología del modo del picovatio
- Ventrículo izquierdo: LVOT Diam, LVOT VTI, LVOT Vmax, SV (volumen de movimiento), SI (índice de volumen de movimiento), CO (volumen cardiaco), ci (índice cardiaco), DP: despegue (presión del delta: Tiempo del delta), MPI (índice del miocardio del funcionamiento del ventrículo izquierdo)
- Válvula mitral: MVA (PHT) (área usando la presión de medio tiempo), MVA de la válvula mitral usando la ecuación de la continuidad (LVOT Diam, milivoltio VTI; LVOT Diam, milivoltio Vmax), DP: despegue, ratio de E/A
- Válvula aórtica: AVA (área de la válvula aórtica) usando la ecuación de la continuidad (LVOT Diam, sistema de pesos americano VTI; LVOT Diam, sistema de pesos americano Vmax), AVI (índice) de la válvula aórtica, DPI (índice sin dimensiones) del funcionamiento, sistema de pesos americano PHT (presión de la válvula aórtica de medio tiempo)
- Ventrículo derecho: RVOT Diam, RVOT VTI, RVOT Vmax, DP: despegue, rv MPI (índice del miocardio) del funcionamiento del ventrículo derecho, MPAP (presión mala de la arteria pulmonar)
- Válvula tricúspide: TVA (área de la válvula tricúspide) usando la ecuación de la continuidad (RVOT Diam, TV VTI; RVOT Diam, TV Vmax); Ratio de la TV E/A, TV PHT
- Válvula pulmonar: PVA (área pulmonar de la válvula) usando la ecuación de la continuidad (RVOT Diam, picovoltio VTI; RVOT Diam, picovoltio Vmax), PVI (índice pulmonar) de la válvula, DPI (índice sin dimensiones) del funcionamiento, picovoltio PHT (presión pulmonar de la válvula de medio tiempo)
- Vena pulmonar; Vena hepática
- Desviaciones: Qp: Qs (ratio Pulmonar-sistémico del flujo)
Medidas y paquetes humanos de los cálculos
- Paquete general humano de los cálculos
- Medidas: lo mismo que medidas generales de diversos modos (B, M, picovatio)
- Cálculos: BSA vía la altura y el peso, BSA vía el peso, cadera pesca con caña (α, β), la cobertura principal femoral (FHC)
- Cálculos del modo del picovatio: Hora, SV usando área del flujo, SV usando el diámetro del flujo, SI, CO, ci, cálculo del área usando la ecuación de la continuidad (métodos: Área y VTI, área y velocidad, diámetro y VTI, diámetro y velocidad, ratio de la velocidad (S/D, D/S), DP: despegue, volumen de flujo (métodos: Diámetro, área), PHT, MVA
- Paquete de los cálculos humanos de la obstetricia/de ginecología (OB/GYN)
- Medidas: LMP (entró o de calendario), CA, BPD, FL, HC, FTA, AAPD, ATD, TAPD, TTD, CRL, GS, HL, TL, UL, OFD, TÍO, Cereb, Clav, Rad, AFI, FHR
- Fecha de nacimiento estimada los cálculos (EDD): EDD (LMP), EDD (GA), EDD (AUA)
- Ratios: FL/CA, FL/HC, FL/BPD, HC/CA, CI
- Cálculos fetales estimados del peso (EFW): EFW (CA), EFW (CA, BPD), EFW (CA, FL), EFW (CA, HC), EFW (CA, HC, BPD), EFW (FL), EFW (CA, FL, HC), EFW (CA, BPD, FL), EFW (CA, BPD, FL, HC), EFW (BPD, FL, FTA), EFW (BPD, ATD), EFW (BPD, TTD), EFW (BPD, TAPD, TTD), EFW (BPD, FL, TAPD, TTD)
- Los valores seleccionados de EFW se utilizan para el cálculo de EFW medio
- Cálculos de la edad gestacional (GA): GA (CA), GA (BPD), GA (CRL), GA (FL), GA (GS), GA (HC), GA (HL), GA (OFD), GA (TL), GA (UL), GA (HC/AC), GA (FTA), GA (ATD), GA (TAPD), GA (TTD), GA (TÍO), GA (Cereb), GA (Clav)
- Valoración fetal del crecimiento (el tender): CA (GA), BPD (GA), CRL (GA), FL (GA), GS (GA), HC (GA), HL (GA), OFD (GA), TL (GA), UL (GA), [FL/AC] (GA), [FL/HC] (GA), [HC/AC] (GA), EFW (GA), AAPD (GA), ATD (GA), TAPD (GA), TTD (GA), TÍO (GA), Cereb (GA), Rad (GA), Clav (GA), AFI (GA), FHR (GA)
- Las tablas seleccionadas del crecimiento se visualizan como curvas de crecimiento fetales
- Software support el número ilimitado de tablas definidas por el usario del crecimiento
- Ginecología humana (GYN)
- Medidas: longitud, altura, anchura del útero, cerviz, ovarios, renals, folículos
- Cálculos: volúmenes de útero, cerviz, ovarios, renals, folículos
- Medidas y cálculos abdominales humanos del examen
- Hígado: Volumen (diámetros del cc, del AP, de LL)
- Vesícula biliar: Volumen, grueso de pared, conducto biliar extrahepático (EBD), conducto biliar común (CBD), conducto hepático común (CHD)
- Páncreas: Diámetro principal, diámetro del cuerpo, diámetro de la cola, cabeza del conducto pancreático, cuerpo del conducto pancreático
- Bazo: Volumen (longitud, anchura, grueso)
- Aparato gastrointestinal: Grueso de pared del apéndice, diámetro del apéndice, grueso de pared del intestino (en el estómago, el pequeño intestino, el intestino grande)
- Vejiga urinaria: Volumen (longitud, altura, anchura)
- Riñón derecho/izquierdo: Volumen (longitud, altura, anchura), diámetro de la pelvis
- Urología humana
- Medidas: longitud, altura, anchura de riñones, vejiga, próstata, testículos
- Cálculos: volúmenes de riñones, vejiga, próstata, testículos; RUV (volumen residual de la orina)
- Endocrinología humana
- Medidas: longitud, anchura, grueso de los lóbulos de la tiroides
- Cálculos: lóbulos de la tiroides de los volúmenes; volumen de tiroides
- Medidas y cálculos vasculares humanos del examen
- Distancia y área - cálculos basados de la estenosis en ido (derecho) subclavio, CCA (arteria carótida común), bulbo, AIC (arteria carótida interna), ECA (arteria carótida externa), buques vertebrales en las ubicaciones próximas, medias, distales
- Ratios de PSV/EDV (velocidad máxima de la sístole/velocidad de la telediástole) para cada buque y ubicación
- Ratios de las velocidades AIC PSV/CCA PSV, AIC EDV/CCA EDV, AIC PSV/CCA EDV, ECA PSV/CCA PSV, ECA EDV/CCA EDV, ECA PSV/CCA EDV en el Rt. (Lt.) Prox. (Mediados de., Dist.) ubicaciones
- Cardiología humana
- Software support las medidas siguientes del ventrículo izquierdo, válvula aórtica, dejada atrial: IVSd (grueso, diástole septales interventriculares), LVIDd (diámetro interno, diástole del ventrículo izquierdo), LVPWd (grueso de pared posterior del ventrículo izquierdo, diástole), AOD (dimensión, diástole aórticos de la raíz), IVSs (grueso, sístole septales interventriculares), LVIDs (diámetro interno, sístole del ventrículo izquierdo), LVPWs (grueso de pared posterior del ventrículo izquierdo, sístole), chavales (dimensión, sístole atriales izquierdas).
- Cálculos: Hora (ritmo cardíaco), BSA (superficie) del cuerpo, volumen del ventrículo izquierdo (métodos: LVAM-LVAP cubicada, de Teichholz, de Gibson, de Simpson, el solo avión de Simpson, el biplano de Simpson, avión de la bala, del elipsoide solos, biplano del elipsoide), SV (volumen de movimiento), SI (índice de volumen de movimiento), EF (fracción de la eyección), CO (volumen cardiaco), ci (índice cardiaco), STIVS (acortamiento interventricular), FS (acortamiento fraccionario), STPW (acortamiento) de la pared posterior, LVM (masa cardiaca del ventrículo izquierdo), CMI (índice total cardiaco), ratio de LA/AO
Paquetes humanos/veterinarios de OB Gyn: software support el número ilimitado de tablas definidas por el usario del GA, seleccionó valores del GA se utiliza para el cálculo de GA medio (edad media del ultrasonido - AUA).
Las medidas humanas/veterinarias de la cardiología empaquetan exhiben automáticamente las imágenes de la indirecta que muestran donde y cómo las medidas apropiadas deben ser realizadas.
Paquetes veterinarios de los cálculos
- OB canino
- Medidas: GS, CRL, HD, BD
- Cálculos de la edad gestacional (GA): GA (BD), GA (CRL), GA (GS), GA (HD)
- OB felino
- Medidas: HD, BD
- Cálculos de la edad gestacional (GA): GA (BD), GA (HD)
- OB ovino
- Medidas: CRL
- Cálculos de la edad gestacional (GA): GA (CRL)
- OB bovino
- Medidas: BD, CRL, HD, UD
- Cálculos de la edad gestacional (GA): GA (BD), GA (CRL), GA (HD), GA (UD)
Paquetes veterinarios de los cálculos
- OB equino
- Medidas: AOD, BPD, CRL, EOD, GS
- Cálculos de la edad gestacional (GA): GA (AOD), GA (BPD), GA (CRL), GA (EOD), GA (GS)
- Llama OB
- Medidas: BPD
- Cálculos de la edad gestacional (GA): GA (BPD)
- Cabra OB
- Medidas: BPD
- Cálculos de la edad gestacional (GA): GA (BPD) para diversa especie
- Cardiología animal
- Ventrículo izquierdo, válvula aórtica, medidas atriales izquierdas: IVSd, LVIDd, LVPWd, AOD, IVSs, LVIDs, LVPWs, chavales, Y
- Cálculos: Hora, volumen del LV (cubicado, Teichholz, Gibson), SV, EF, CO, STIVS, FS, STPW, LA/AO, VCF
Configuración estándar:
- Unidad del anfitrión 1
- PC convexas de la punta de prueba 1
- Lienar o PC transvaginales de la punta de prueba 1
- PC del teclado de ordenador 1
Opcional:
Linear, transvaginal, Micro-convexo, carretilla, impresora
