¡Un socio de la atención primaria!
Fácil conseguir confianza de la diagnosis por la última plataforma y el flujo de trabajo mejorado.
Es sistema desarrollado recientemente basado en la nueva demanda de encargo para la ergonomía de la moda, calidad notable de la proyección de imagen, flujo de trabajo refinado, incluyendo la radiología, cardiovascular, OB/Gyn, pequeños órganos y otros.

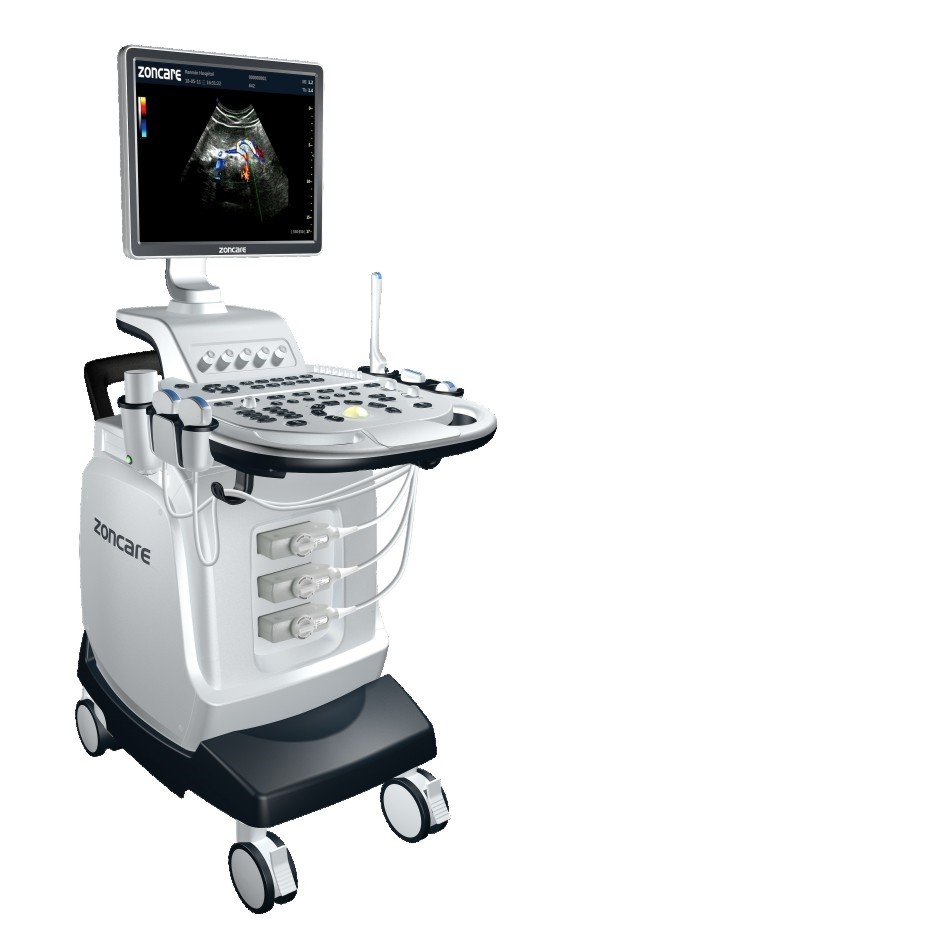

Combina 19 pulgadas - el alto monitor de la resolución LED, la diapositiva rotativa y movible y el tipo ocultado el panel de consola, la conectividad completa de DICOM y la instalación de red, aseguran la mejor experiencia de la operación. el proceso del sistema todo el ancho de banda de la punta de prueba de banda ancha adquirió simultáneamente las frecuencias de 1 a 12 megaciclo, que desplegaron la tecnología del filo, así como la plataforma desarrollada recientemente de Zoncare Doppler, da a doctores aumentó la confianza para los pacientes difíciles. Se diseña para la conveniencia y las alegrías, técnica de proyección de imagen adaptante extrema a minimizar para motear ruido y para mejorar la resolución, puede entrega la última tecnología de Doppler a beneficio de más extensamente la salud pública por su calidad excelente de la proyección de imagen, diseño ergonómico notable, flujo de trabajo refinado.
Características de sistema:
Luz de la indicación de la tarea
Puesto de trabajo incorporado
Las llaves de encargo preestablecieron
Sistema de análisis off-line
Auto-helada de la punta de prueba
Proyección de imagen adaptante de la resolución extrema
Tecnología armónica de la inversión del pulso
Precolocación dominante de la optimización
PIP Magnification en tiempo real
Exploración inteligente 2D/Doppler
Se desarrolla de llevar tecnología superior madura para cubrir la demanda de encargo para un sistema de gama alta dentro del alcance. La proyección de imagen adaptante, proyección de imagen compuesta espacial, proyección de imagen armónica del desplazamiento de fase para darle un Doppler usted puede nunca experimentado antes. Puede apoyar las diversas puntas de prueba, como convexo, linear, micro-convexo, organizadas - arsenal. Proyección de imagen en tiempo real 4D. Puede mostrar la forma del bebé, tal como cara, oído, nariz y labios con la operación fácil.
Breve información técnica:
Uso clínico
Abdomen
Ginecología de la obstetricia
Pediátrico
Urología
Cardiaco
Pequeñas piezas
Radiología
Vascular, incluyendo (periférico, cerebrovascular, e intraoperativo)
Musculoesquelético
Modos de la proyección de imagen
B, B dual, patio B, M, B/M,
CFM, PDI, CDE, CDFI,
PICOVATIO, CW, THI
Modo de visualización en tiempo real dual de B/Color, triple
M-modo síncrono, anatómico
Tecnología principal
DSC (convertidor de la exploración de Digitaces)
DBF (formación del haz de Digitaces)
RDA (abertura dinámica en tiempo real)
DRACMAS (Apodization de recepción dinámico)
DRF (concentración de recepción dinámica)
DFS (exploración dinámica) de la frecuencia 32Ch
THI (proyección de imagen armónica del tejido)
SNR (reducción del nivel de ruidos del punto)
Módulo a pulso de la proyección de imagen 3D
Calibración auto del ángulo del flujo
Especificación del software
Parámetros de la proyección de imagen
Pseudo-color: 16
Gray Scales: 256
M Speed: Ajustable
Rango dinámico: 0 ~ 210dB
Ángulo de la exhibición: Ajustable
Rotación de la imagen: U/D, L/R, EL 90°
Foco que transmite: Multi-focos
(dependa de profundidad del tipo y de la exploración de la punta de prueba)
Inversión negra/blanca: Disponible
Exhibición de la curva de TGC: Disponible
NTSC/PAL Output: Disponible
No. del foco, posición, distancia: Ajustable
Profundidad: Dependiendo de tipo de la punta de prueba
Recepción del foco: Foco/abertura dinámicos
Enfoque dinámico en tiempo real: Filtrado del enfoque
Ajustable
Alto análisis automático de Q Doppler
Disposición del sistema
Lengua: Inglés/chino
Formato de fecha: yyyy-milímetro-DD
milímetro-DD-yyyy
DD-milímetro-yyyy
Formato del tiempo: sistema de 24 horas
Protector de pantalla: Disponible
Marca del cuerpo: tipos del ≥ 95
Canal procesado Digital: 8192/marco
Impresora Setup: Vídeo/impresora laser
Helada automático: Disponible
Interruptor de pedal: Disponible
Formato de almacenamiento de la imagen: JPEG, BMP
Precolocación de los usos: 10 grupos incluyendo 4
Los definidos por el usario
Precolocación de las anotaciones: 10 anotaciones por
Uso (15 caracteres máximos por la anotación)
Disposición de OB Table/GA: Ponga las piezas y
método de obstetricia
medida, estudio
Tabla y feto del GA
la tabla del crecimiento, crea
tabla definida por el usario del GA
y tabla del crecimiento del feto.
Actualización del sistema: Disponible
Herramientas de mantenimiento: Disponible
Proceso previo de la imagen
Aumento: Ajustable
TGC: 8 resbaladores con las curvas preestablecidas
Poder acústico: Ajustable
Gray Scale: Ajustable de niveles múltiples
Datos pacientes
Gestión de informe médico
Investigación y impresión del informe
Salida video de la imagen (HDD/DVD-RW/USB)
Puesto de trabajo incorporado del ultrasonido
Marcas
Marca del carácter
Marca del cuerpo
Marca de la flecha
Gestión de la imagen
Imagen/almacenamiento video
≥ 500G de la capacidad del almacenamiento en discos
Cineloop manual y automático más que 300MB
Sistema de gestión de la imagen
Base de datos y Mgmt pacientes/del examen
Presentación almacenada de las imágenes
Especificación externa de DevicesHardware del almacenamiento de la ayuda USB
Monitor del LED
Tamaño (diagonal): 19"
Resolución: pixeles 1280x1024
Consola
panel de control detrás-iluminado y altavoces integrados
Botón multifuncional al modo de control y a todo el valor del aumento, ajuste de los parámetros
Ordenador integrado
Datos del disco duro (paciente): ≥ 500 GB
Parámetros de la punta de prueba
Punta de prueba convexa TC50 del arsenal
Frecuencia central: 3.5MHz
Gama de frecuencia: 2.0MHz~5.0MHz/THI
Max. Scanning Depth: 300m m
Abdomen/OB/GYN/Urology
Punta de prueba TL40 del arsenal linear
Frecuencia central: 7.5MHz
Gama de frecuencia: 4.0MHz~12.0MHz/THI
Max. Scanning Depth: 90m m
Pequeños piezas/vascular
Las TV sondan TC10
Frecuencia central: 6.5MHz
Gama de frecuencia: 5.0MHz~10.0MHz
Max. Scanning Depth: 70m m
Transvaginal/transrectal
Organizado - punta de prueba TP16 del arsenal
Frecuencia central: 3.0MHz
Gama de frecuencia: 2.0MHz~5.0MHz/THI
Max. Scanning Depth: 200m m
Cardiología
punta de prueba volumétrica 4D
Entradas y salidas de sistema
Interruptor de pedal:
Conecte con el interruptor de pedal para la definición de
Función del helada y de impresión
RS-232: Puerto serie
USB (4):
Conecte con los dispositivos que siguen el protocolo del USB
RJ-45:
Puerto neto para Internet de conexión u otro
Dispositivos que apoyan el acuerdo de DICOM
SVHS: S señala salida
Vídeo: Las señales video de la salida, conectan con el vídeo
Impresoras y estaciones de trabajo del ultrasonido
Telecontrol de la impresión: Conecte con los dispositivos con la señal adicional de control entrada por ejemplo las impresoras video
Certificado
Normas de calidad
ISO9001
ISO13485
CMD
CE
Declaración del CE
ZONCARE-Q5 se ha evaluado con
respecto a la evaluación de conformidad
el procedimiento describió en el artículo 11.3.a y
Anexo II excepto la sección 4 (módulo H) de
Directiva del Consejo 93/42/EEC sobre médico
Dispositivos, según la enmienda prevista, y encontrado para cumplir
(Cuerpo notificado no: 0434) |
